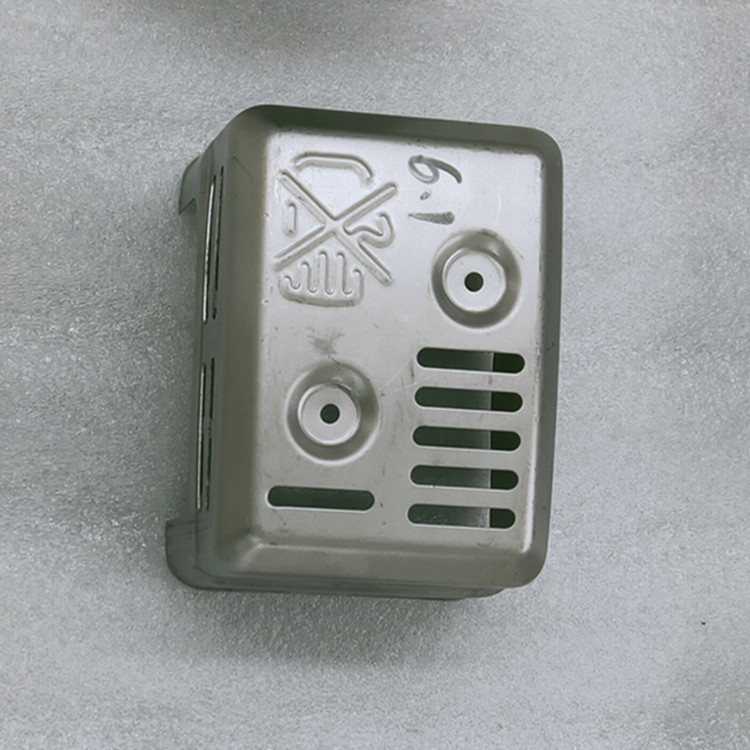

今天與大家分享下我們五金衝壓件加工廠加工五金衝壓件所用衝壓模具上定位零件的設計。
定位零件是用來確定要料或坯料在衝模具中的正確位置，以保證衝出合格的衝壓件。設計時必須根據毛坯和模具的特點，采取相應的定位裝置。常用的定位零件有定位板、定位銷、擋料銷、導料板、側壓板、側刃等。
下麵就來介紹下模具定位部分的設計原則：
1、 定位至少要有三個支承點、兩個導向點及一個定程點。定位支承點及導向點之間應有足夠的，保證坯件有較高的定位謳精度和穩定性，盡量用支承麵代替支承點。
2、定位的方向和位置選擇
單人操作時，送料方向以從右至左或從前至後為宜。從右至左送料時，導微點設在後側；從前至後送料時，導向點設在左側。
3、粗定位和精定位
多道工序聯合衝壓時，應設有初始定位即精定位和終定位即精定位。多道工序衝壓時，前後工序的定位基準應力求一致。
